今天，安全生产文库给大家分享一份住建官方编制、落地性极强的《建筑施工高处作业安全带系挂点图集》，是济南市住建局联合中建八局二公司编制的标准化安全施工工具书，完美解决施工现场高处坠落防护不规范、系挂点无标准的行业痛点。

这份图集聚焦建筑全施工周期高处作业防护标准化，适配房建、基坑、桥梁、隧道、钢结构、起重机械、幕墙装饰全建筑细分领域；适用人群覆盖项目安全员、施工员、技术员、班组班组长、一线高处作业工人、设备安拆人员，同时可供建设、监理单位安全管理人员用于现场验收、方案审核。

一、培训课件概述。

（一）编制背景与编制单位

1. 编制目的：落实安全第一、预防为主、综合治理方针，统一建筑施工现场安全带系挂点、生命线设置标准，遏制高处坠落事故，保障施工人员生命安全。

2. 编制主体：济南市住房和城乡建设局主管，济南市工程质量与安全中心为主编单位，中建八局第二建设有限公司参编，具备官方权威技术解释效力。

3. 适用场景：覆盖建筑工程从开工到竣工全周期高处作业，包含基础、主体、装饰、起重设备四大施工阶段所有高空工序。

（二）图集核心定位

1. 标准化实操图集：不只是理论条文，配套构造简图、实景效果图、材料规格参数，可直接现场照图施工。

2. 永临结合安全工具：区分临时生命线、永久预埋系挂锚环两种体系，兼顾施工过程防护与后期维保作业需求。

3. 现场验收依据：明确材料规格、焊接标准、间距限值、承重使用人数，作为安全巡检、分部分项验收判定标准。

（三）核心管控对象

1. 水平生命线、垂直（竖向）生命线、独立安全带系挂点三类防护设施；

2. 配套构件：钢丝绳、花篮螺栓、绳夹、膨胀螺栓、预埋拉环、速差防坠器、自锁器、G 型夹具 等全部辅材。

二、培训课件具体内容。

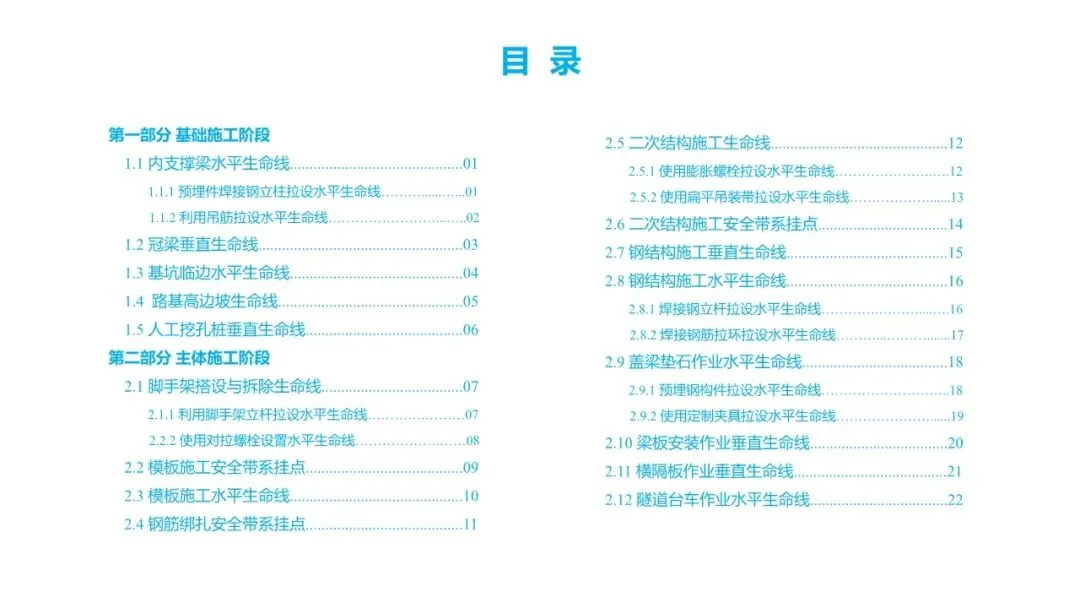

（一）第一部分：基础施工阶段（基坑 / 桩基 / 路基高边坡）

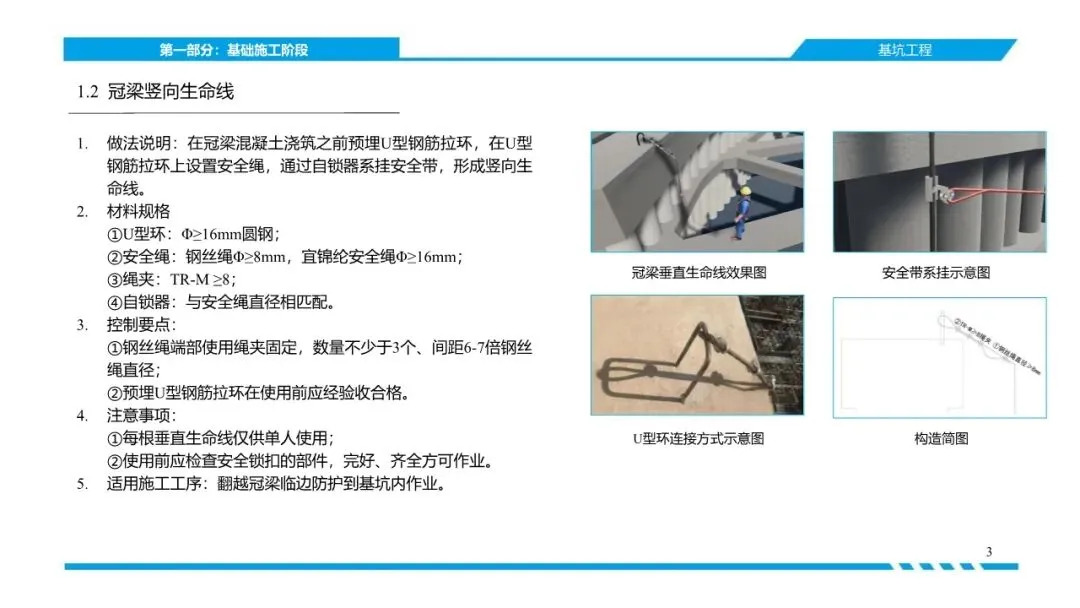

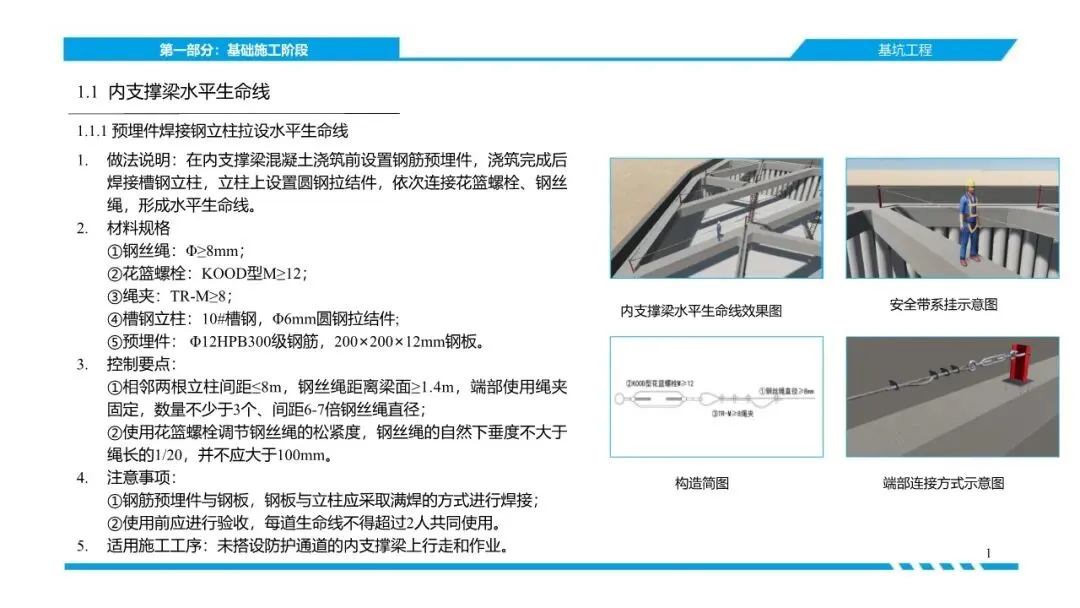

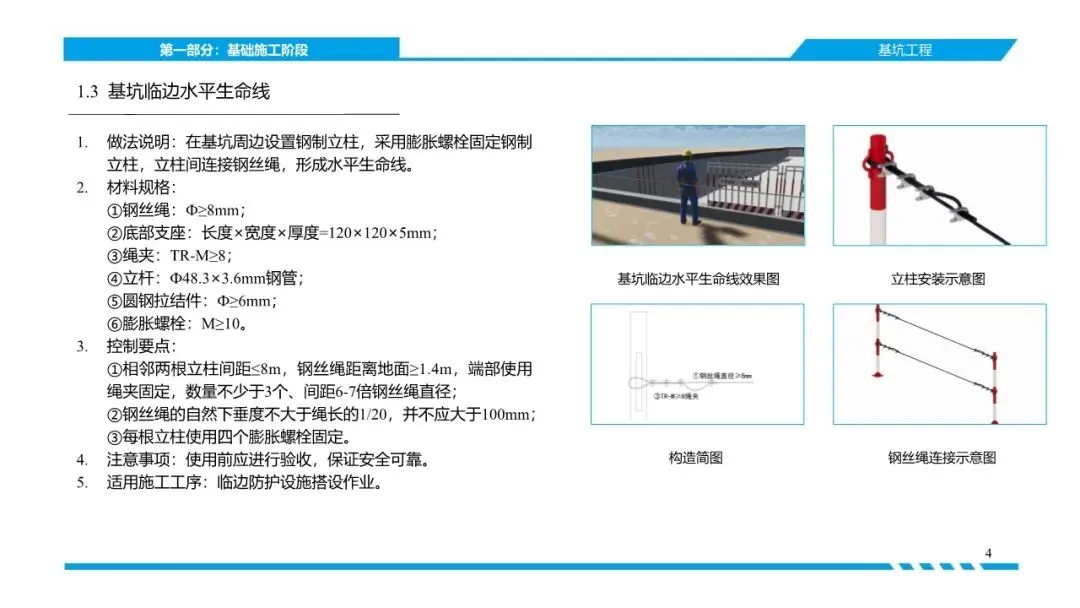

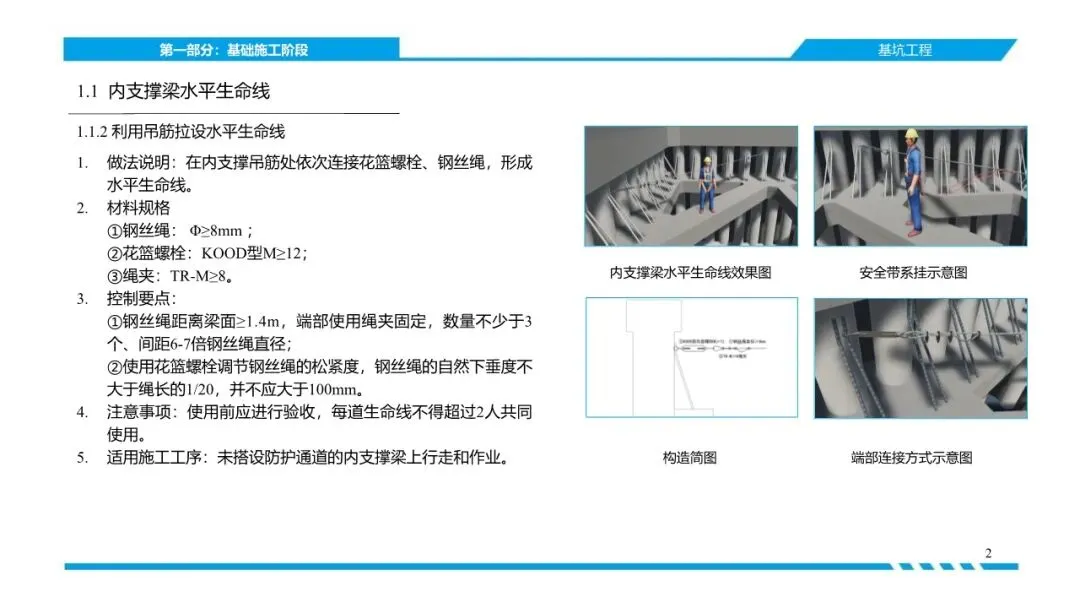

1. 基坑工程：内支撑梁水平生命线、冠梁垂直生命线、基坑临边水平生命线 3 类做法，规定钢丝绳离地≥1.4m、立柱间距≤8m、绳夹不少于 3 个硬性指标。

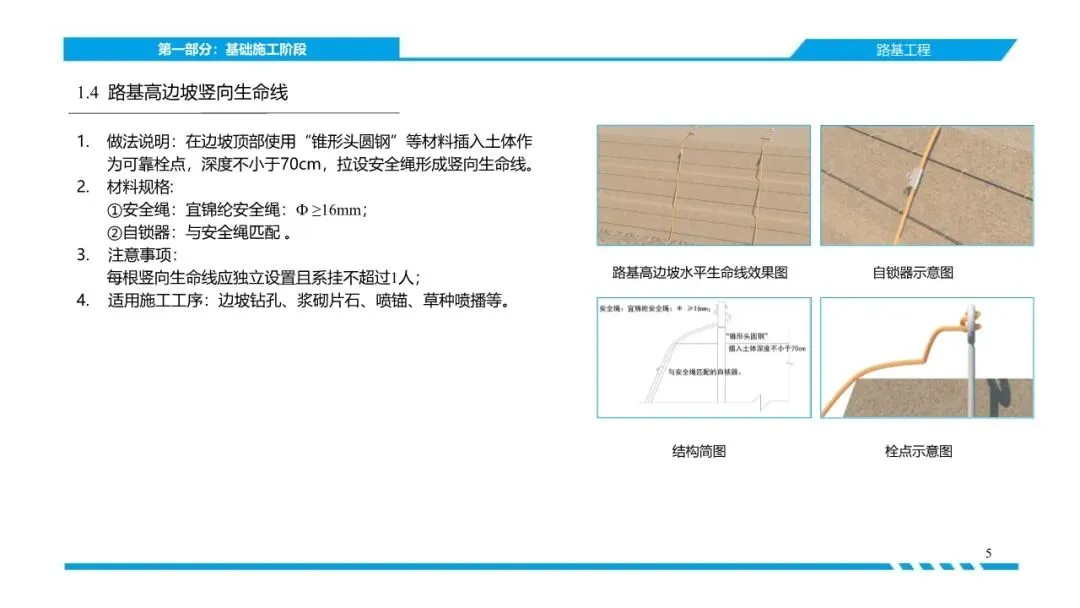

2. 路基工程：路基高边坡竖向生命线，采用锥形头圆钢埋入土体≥70cm 锚固，配套 Φ16mm 锦纶安全绳、单人自锁器。

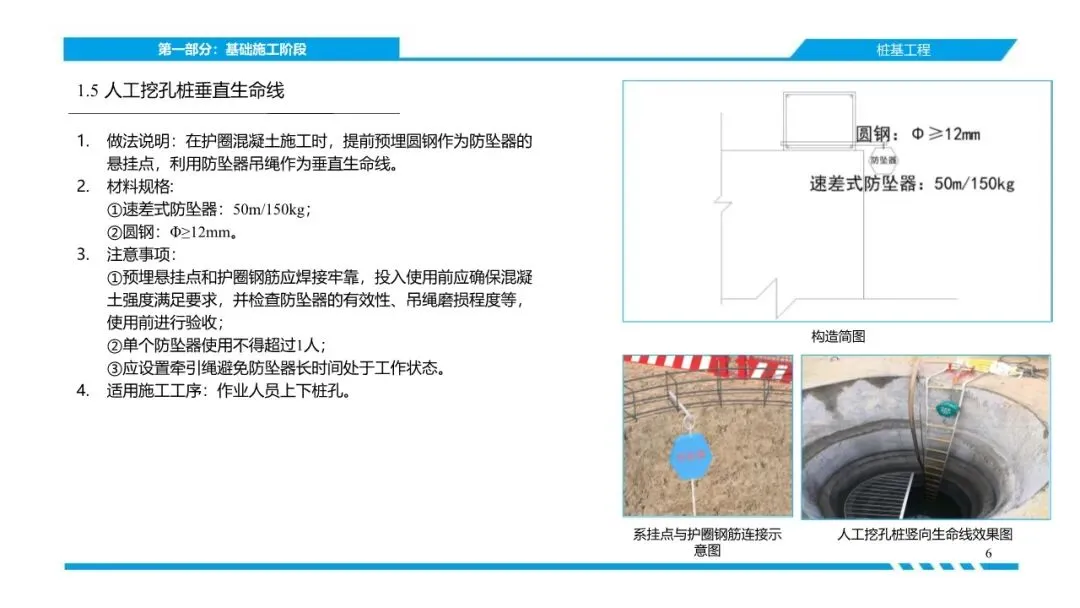

3. 桩基工程：人工挖孔桩垂直生命线，预埋 Φ12 圆钢悬挂50m 速差式防坠器，用于工人上下桩孔防坠。

（二）第二部分：主体施工阶段（主体 / 二次结构 / 钢结构 / 桥梁 / 隧道 / 井道）

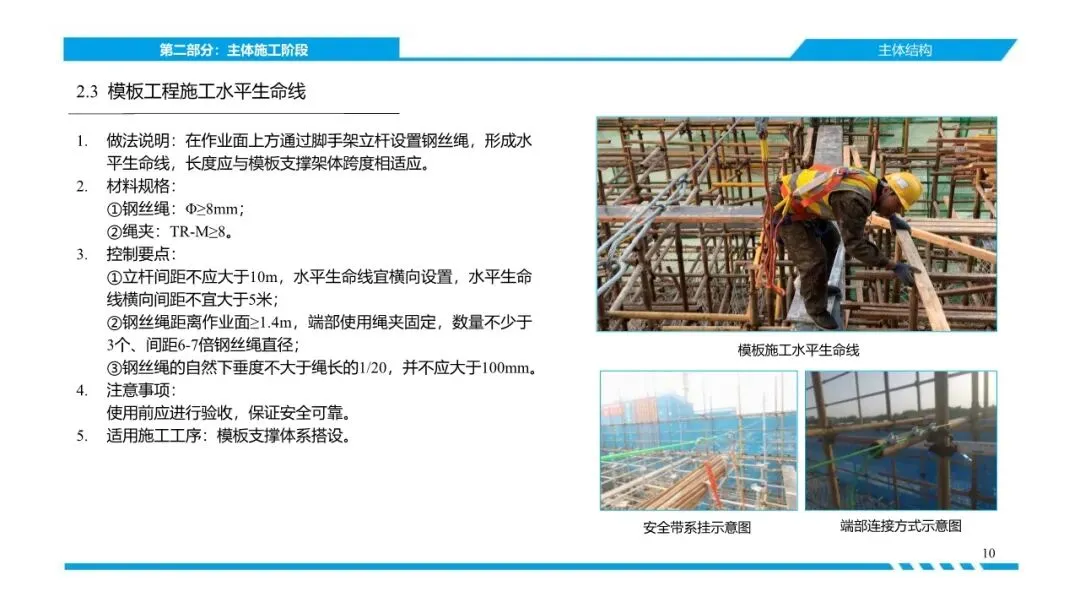

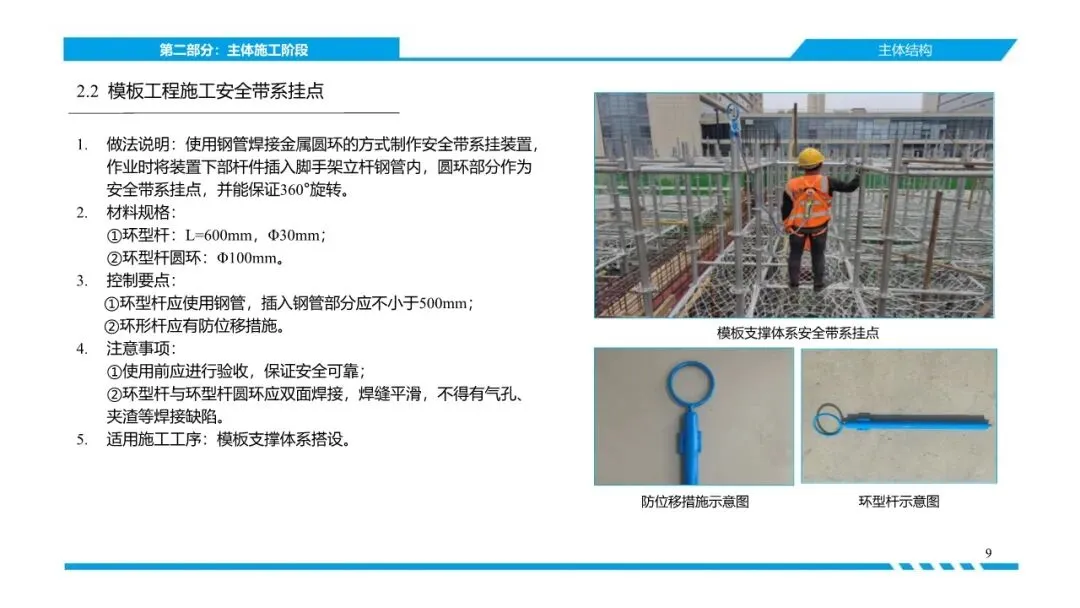

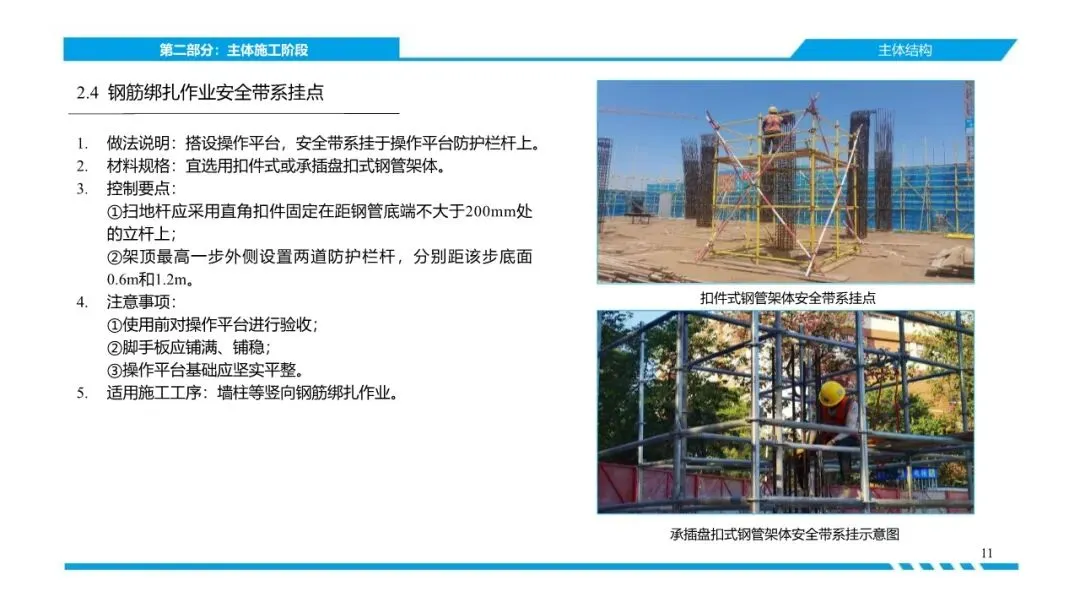

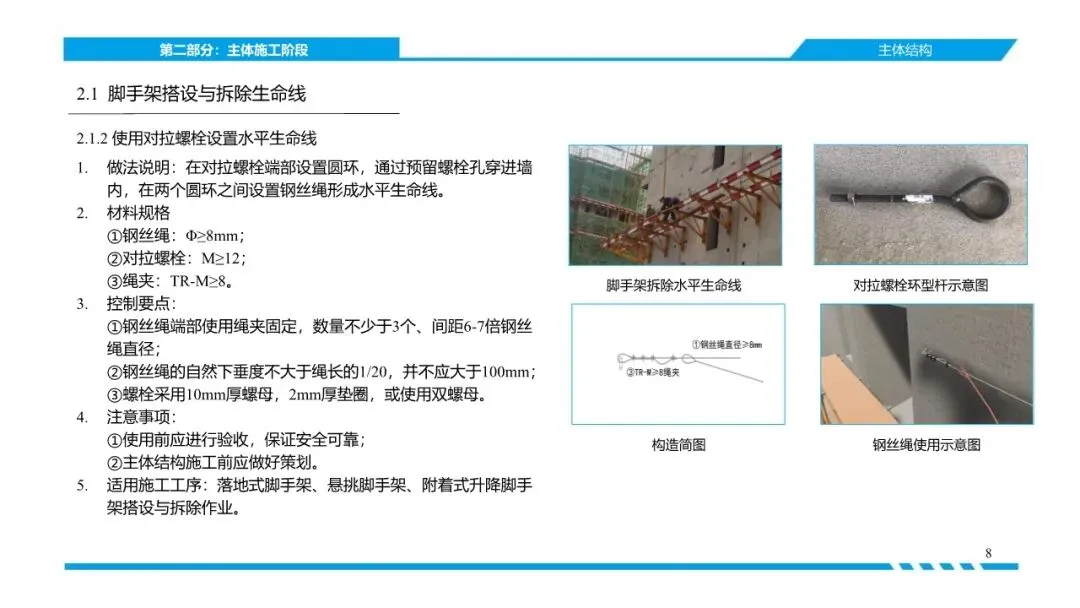

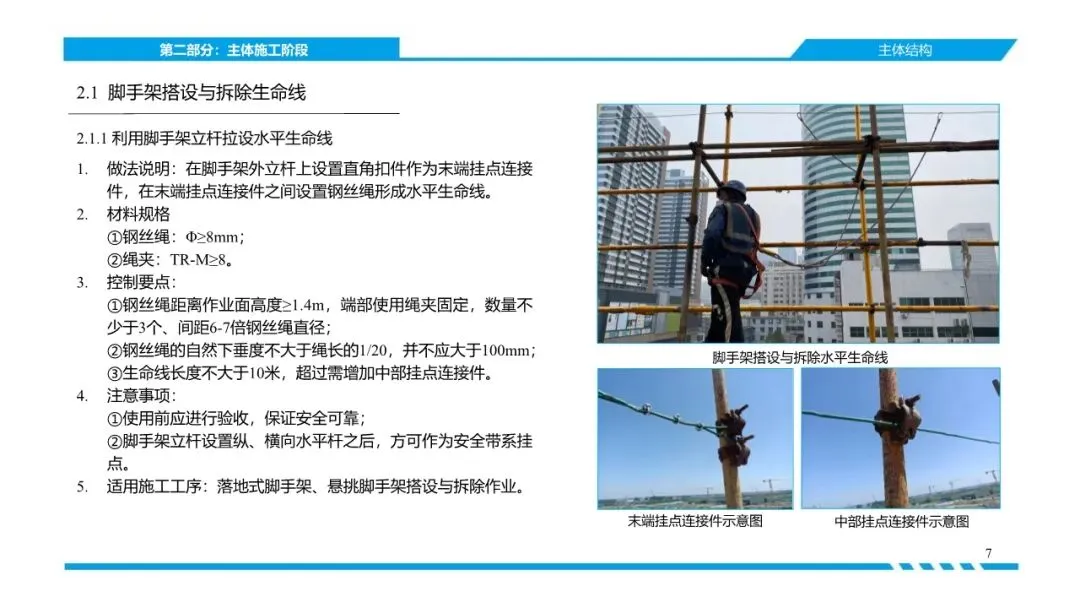

1. 脚手架、模板、钢筋作业生命线：利用立杆、对拉螺栓设置水平生命线，配套专用钢管环形系挂装置，满足模板支撑、钢筋绑扎高挂低用要求。

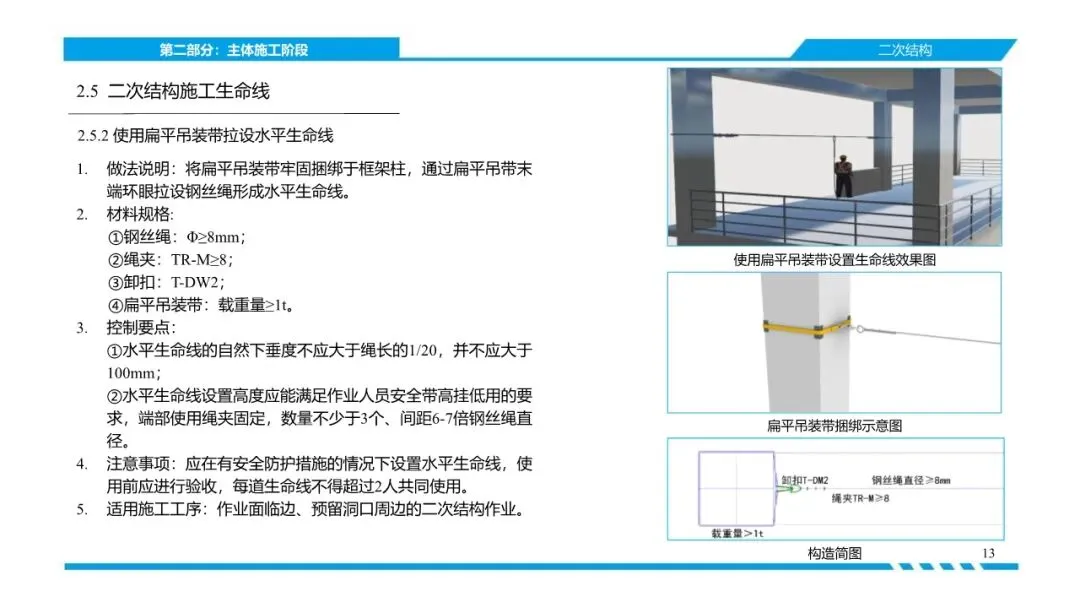

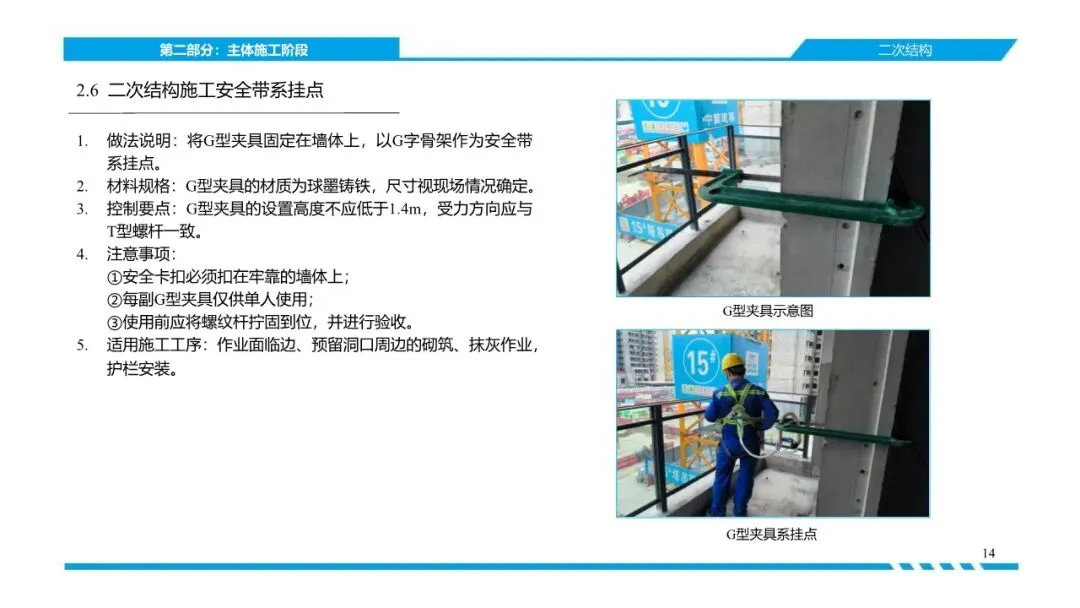

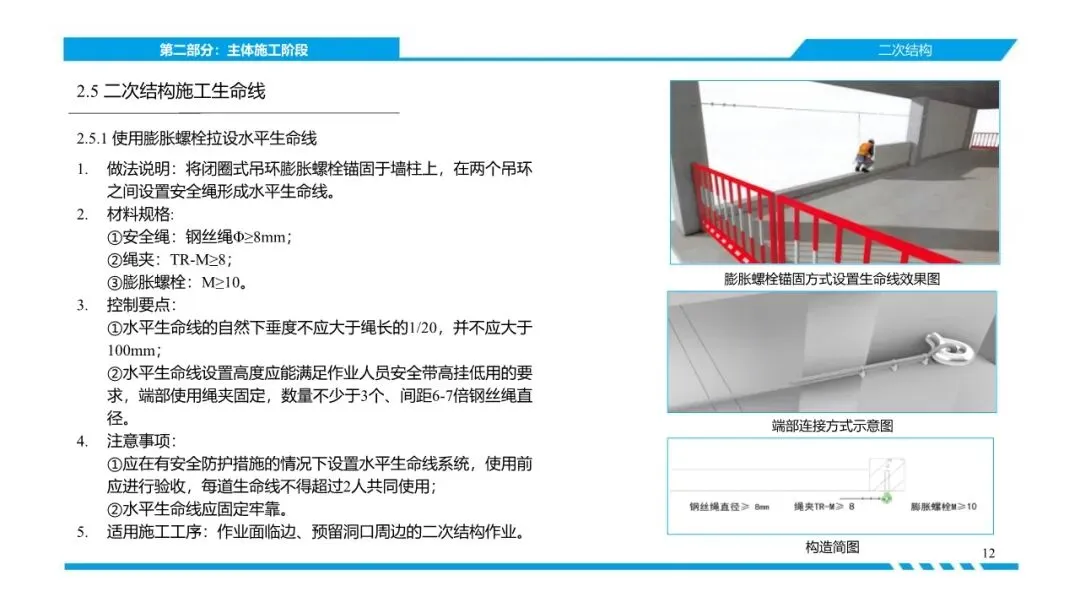

2. 二次结构施工：M≥10 膨胀螺栓、扁平吊装带、G 型夹具 三种系挂方案，G 型夹具专供临边砌筑、抹灰单人系挂。

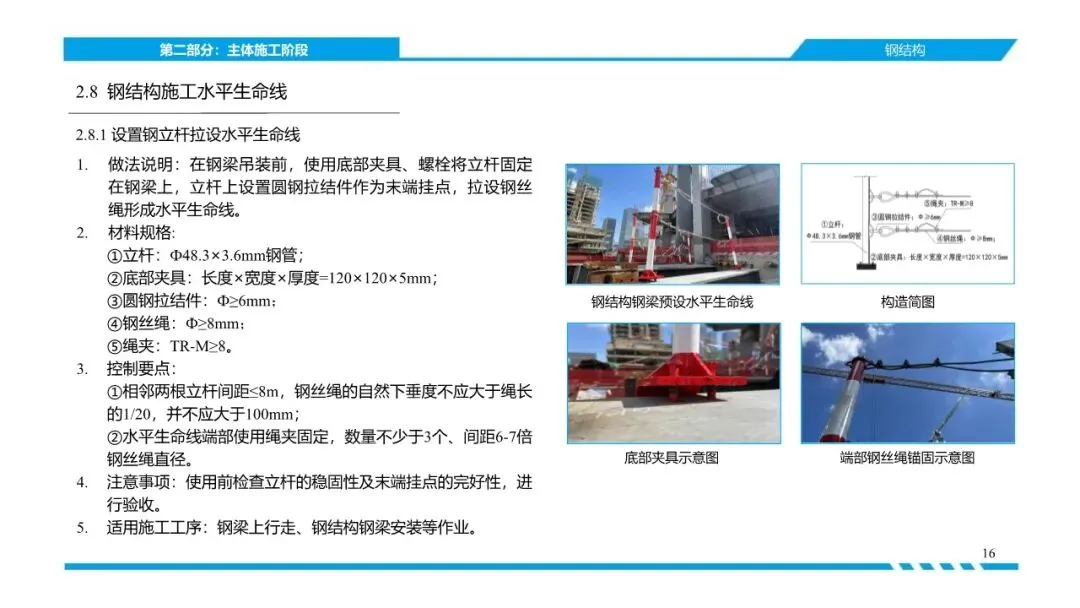

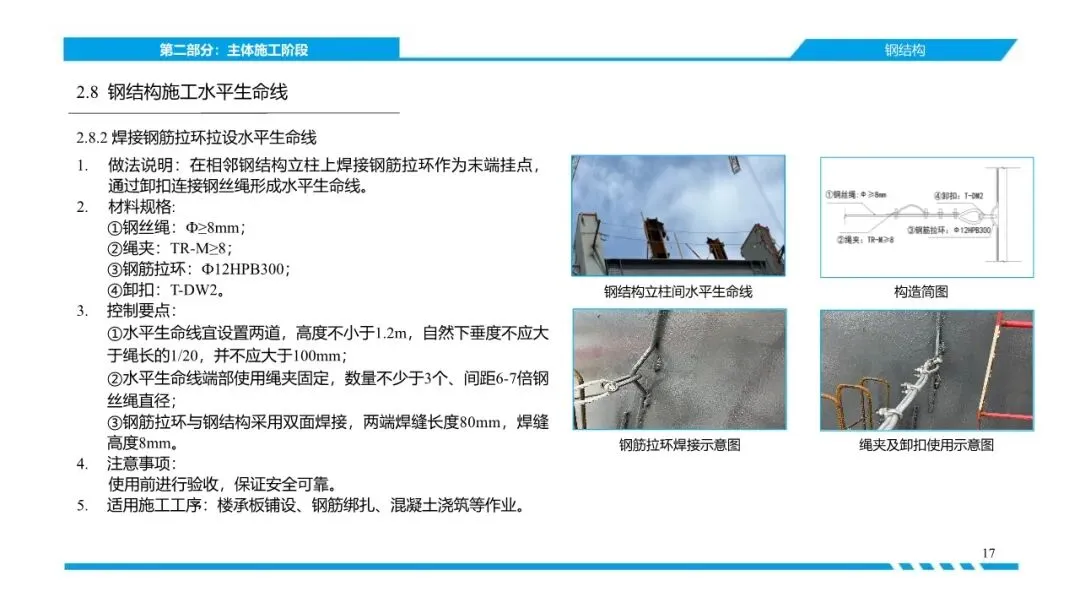

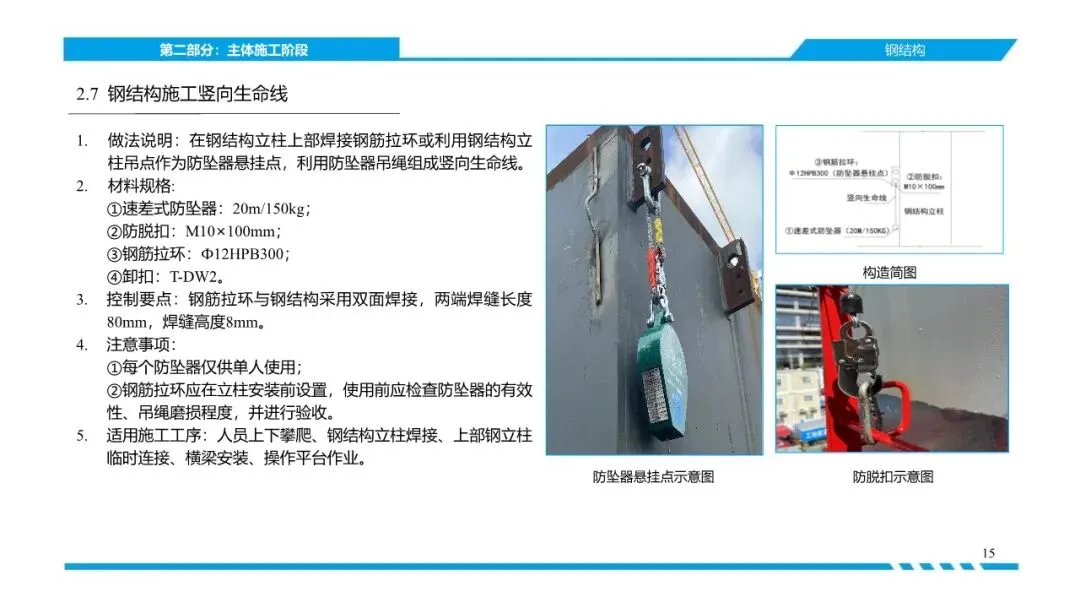

3. 钢结构工程：立柱焊接 Φ12 钢筋拉环、钢梁夹具钢立杆两种水平生命线，搭配 20m 速差防坠器竖向生命线。

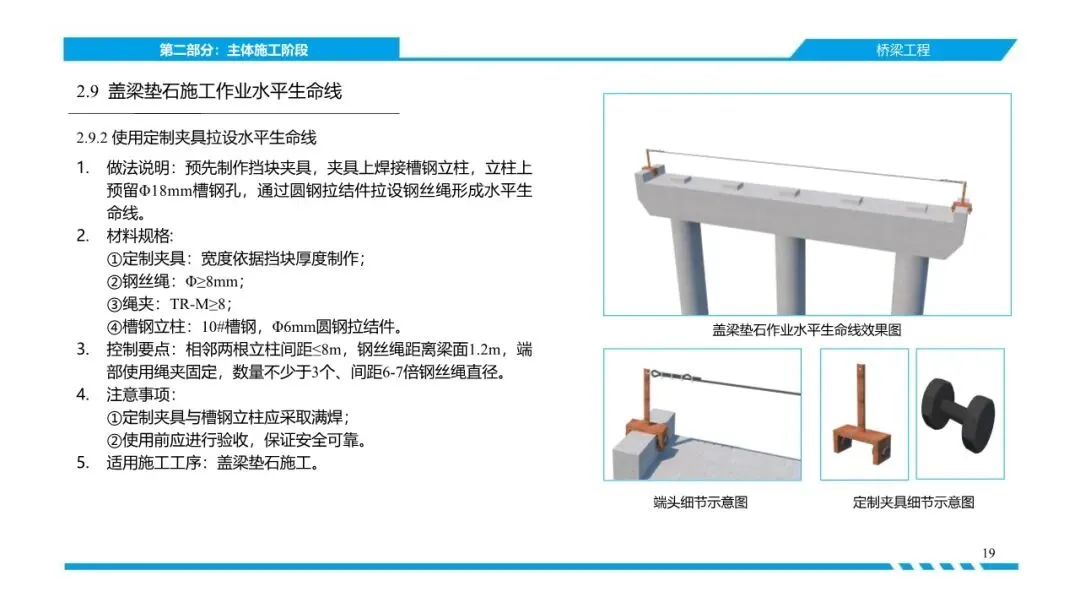

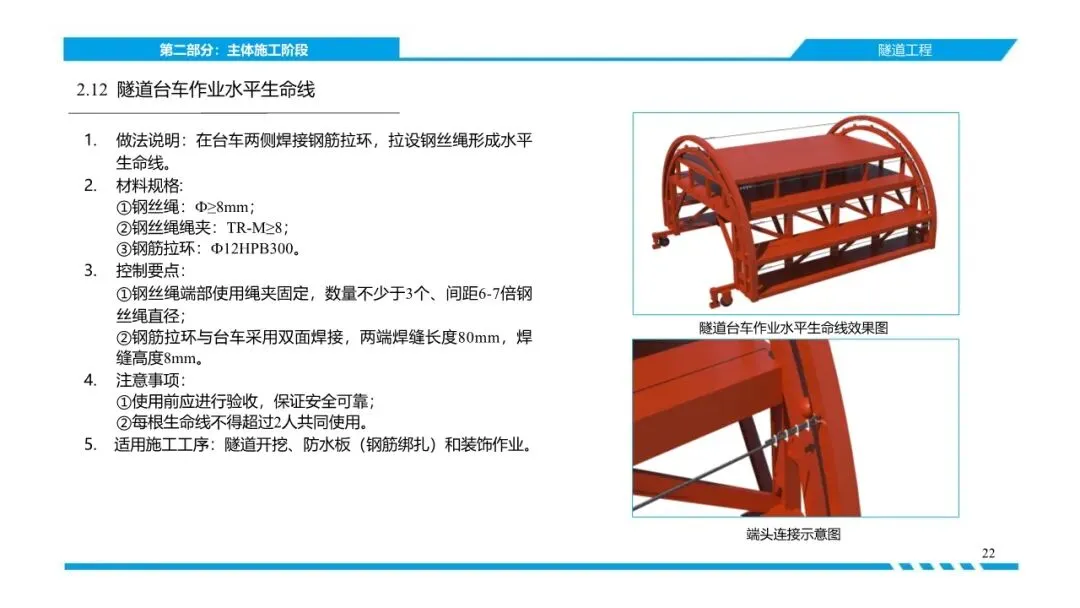

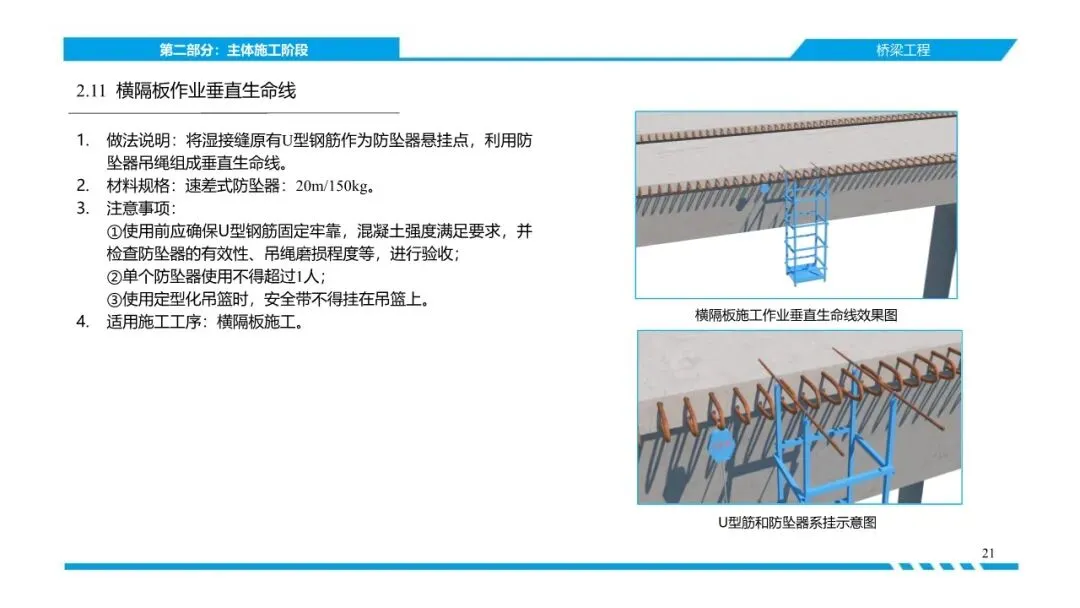

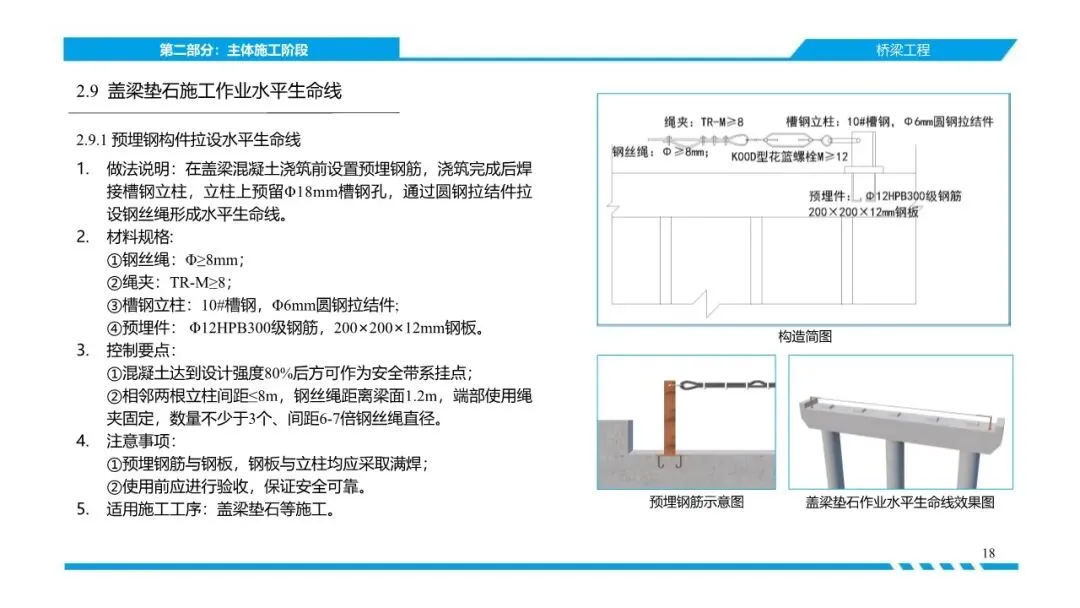

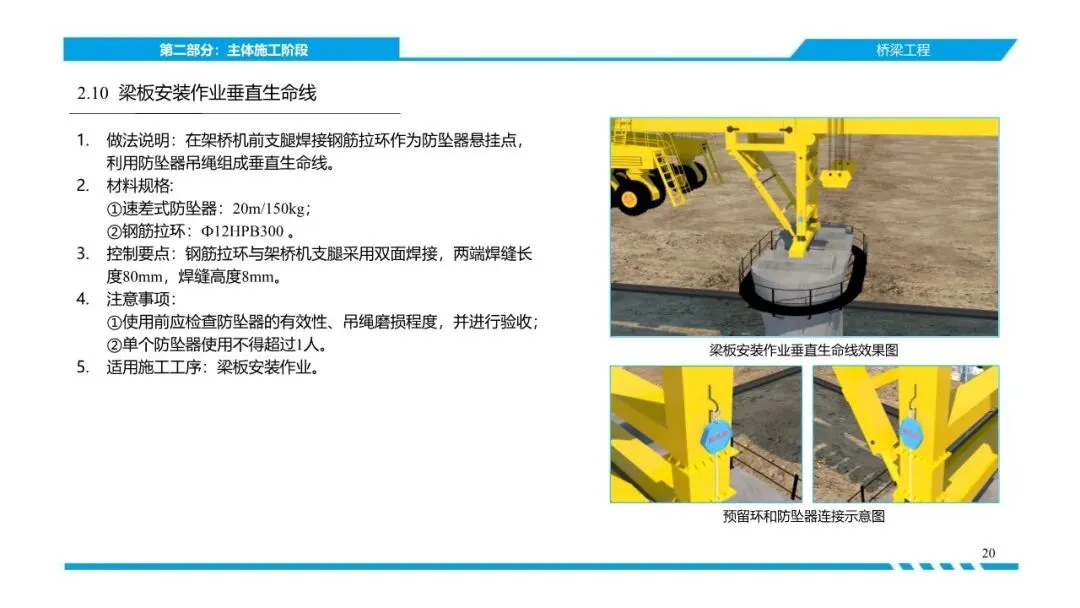

4. 桥梁、隧道工程：盖梁预埋槽钢生命线、梁板 / 横隔板防坠器、隧道台车钢筋拉环钢丝绳体系。

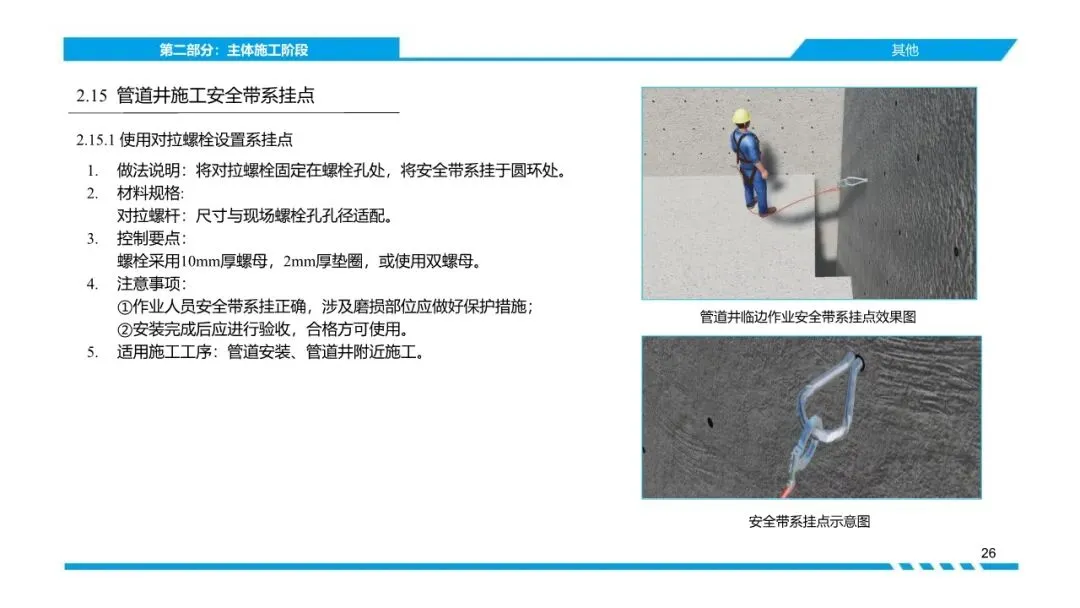

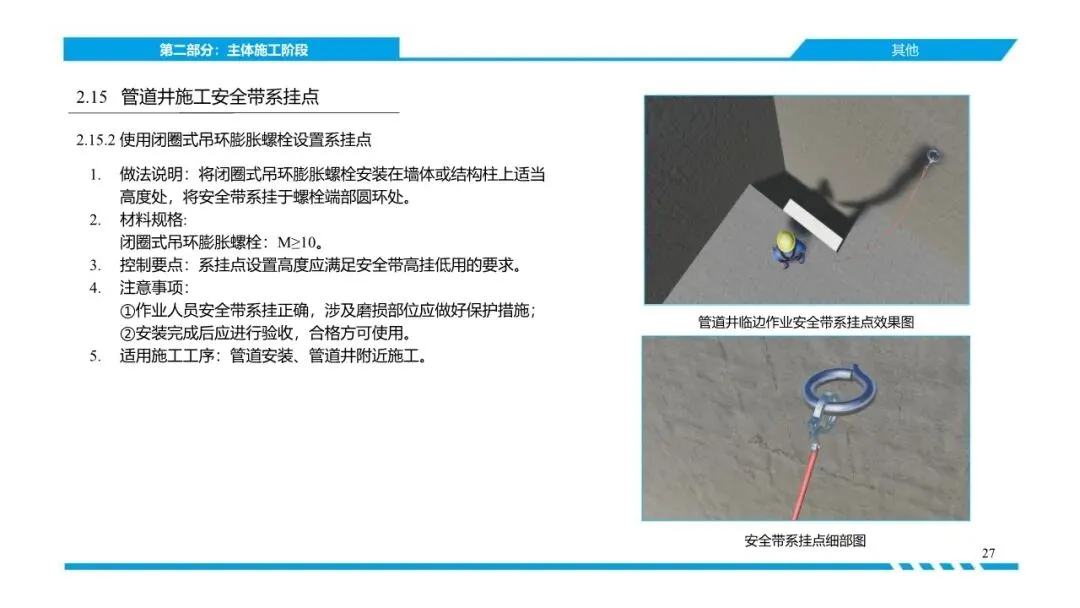

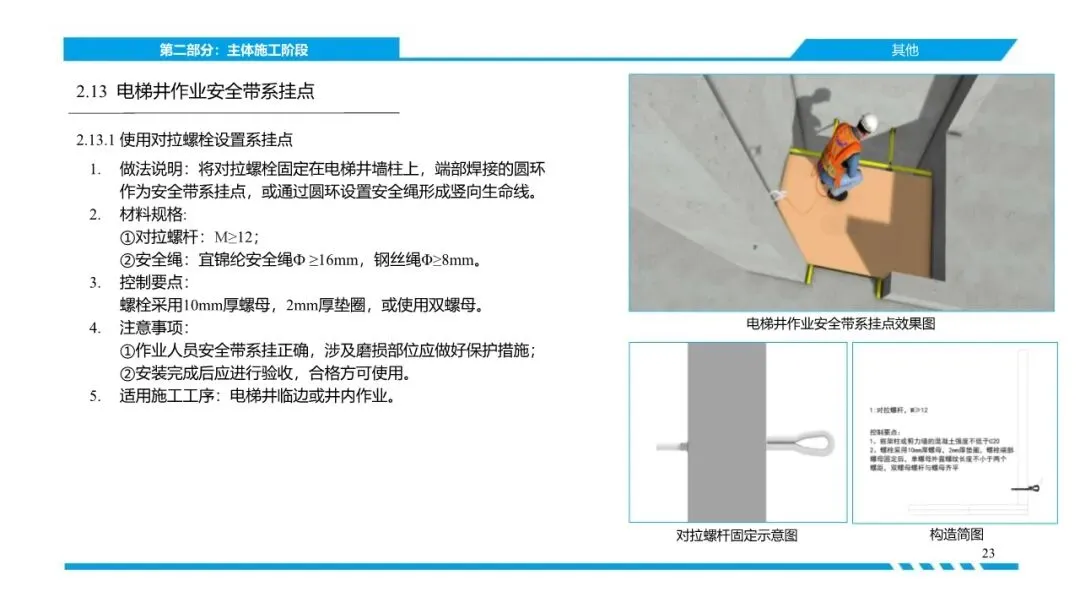

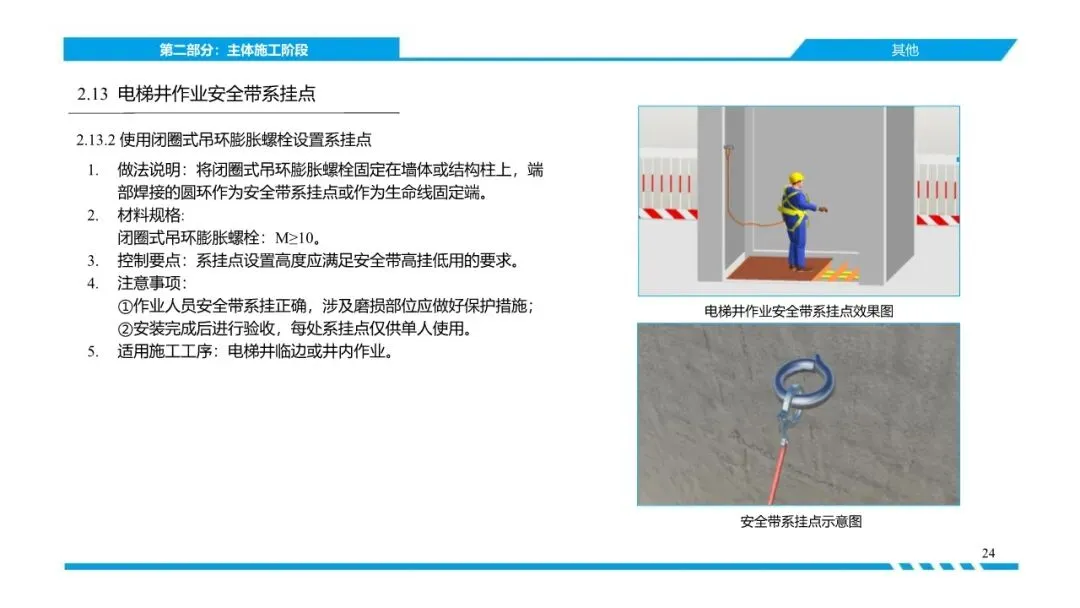

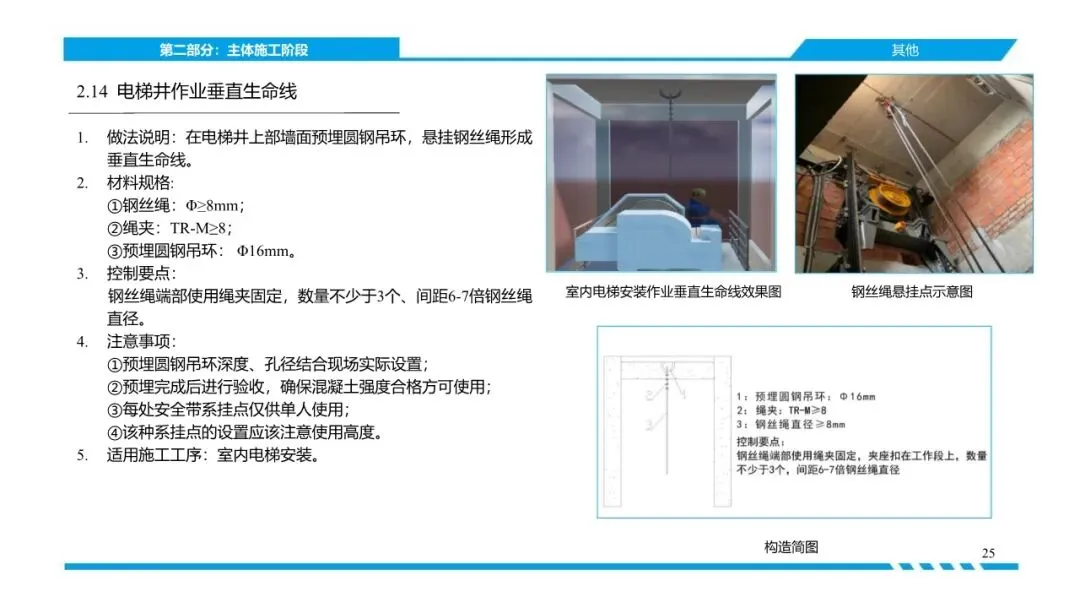

5. 井道作业：电梯井、管道井采用对拉螺栓 / 膨胀吊环两种独立系挂点、井道通高垂直生命线。

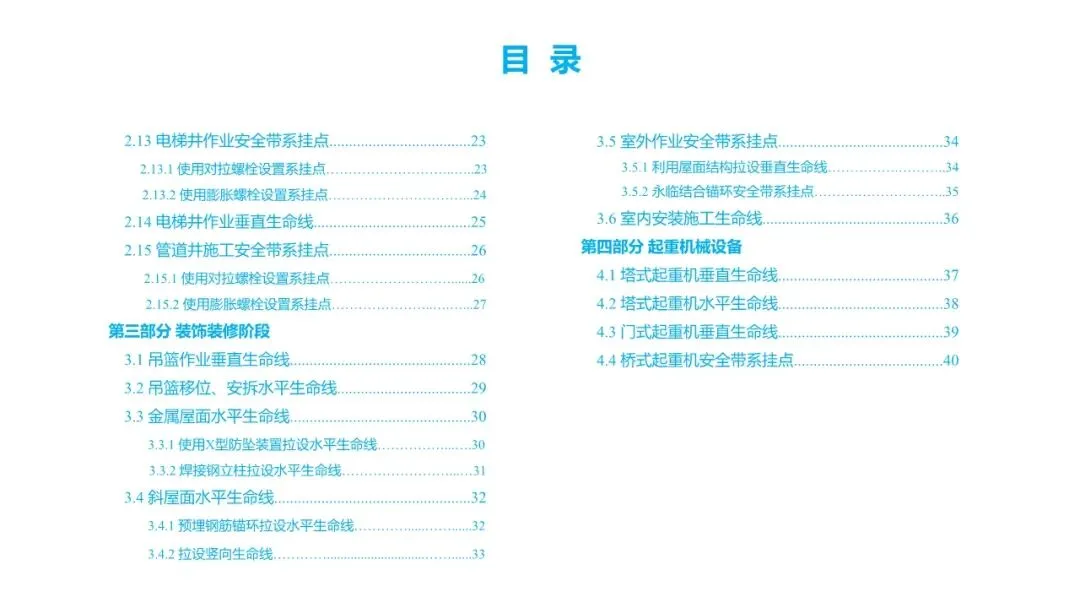

（三）第三部分：装饰装修阶段（幕墙 / 屋面 / 室内安装）

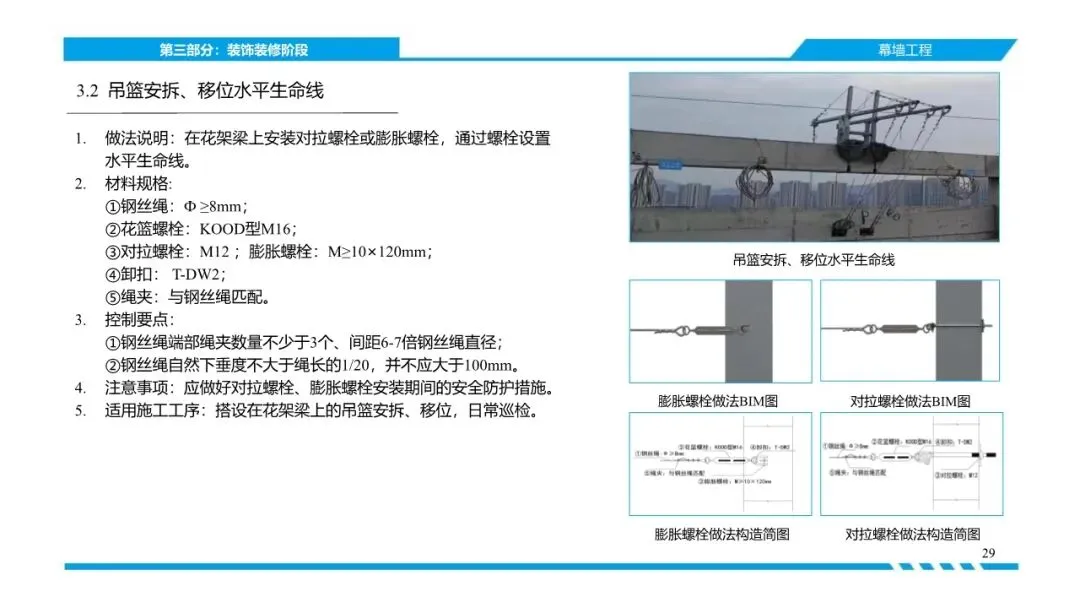

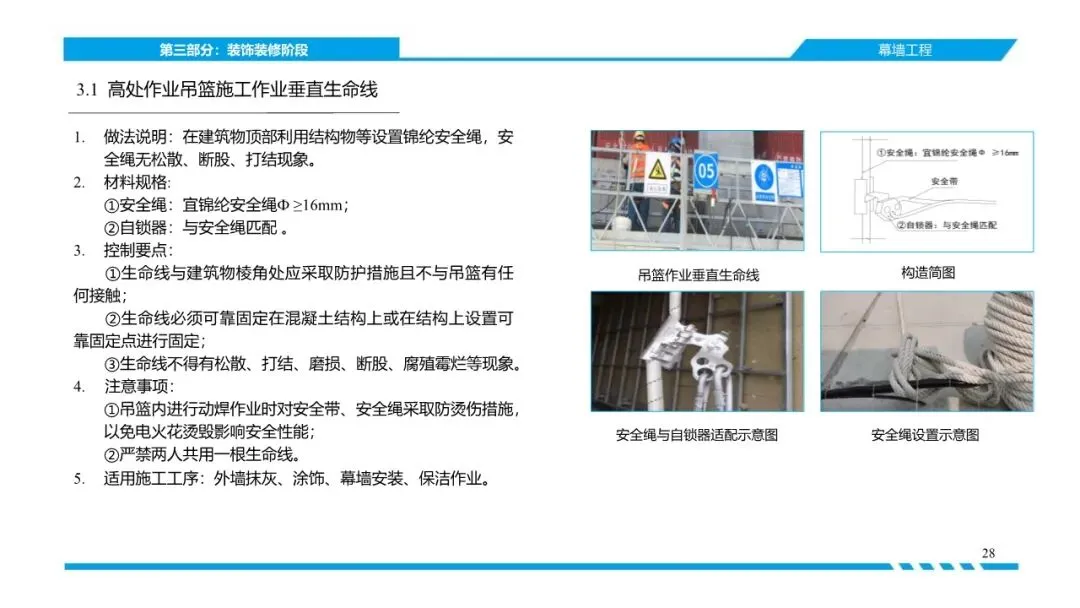

1. 吊篮专项：吊篮作业垂直锦纶安全绳、吊篮安拆移位水平钢丝绳生命线，严禁两人共用一根安全绳。

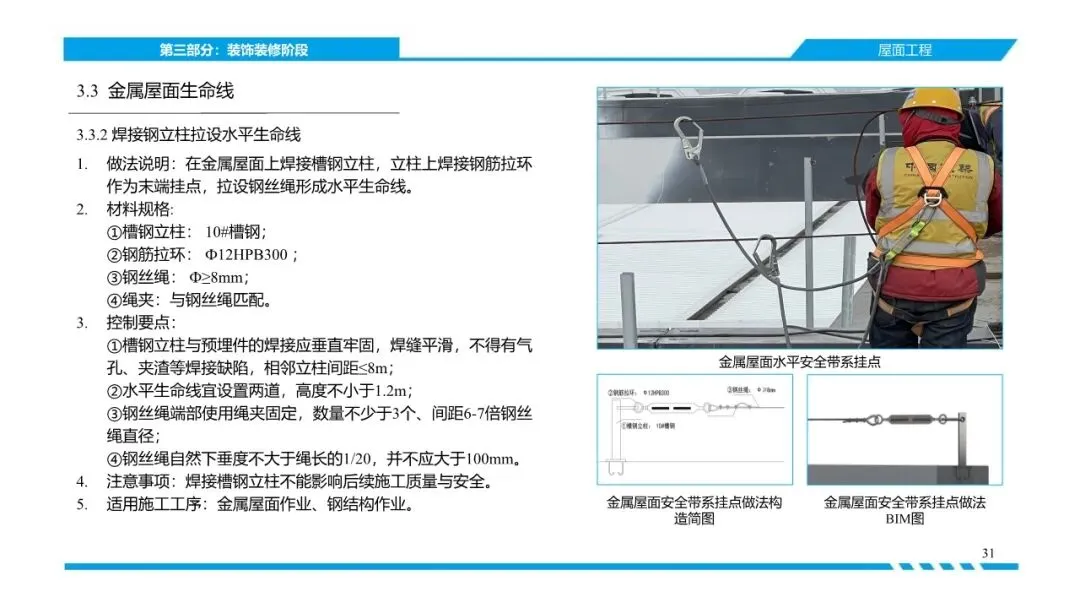

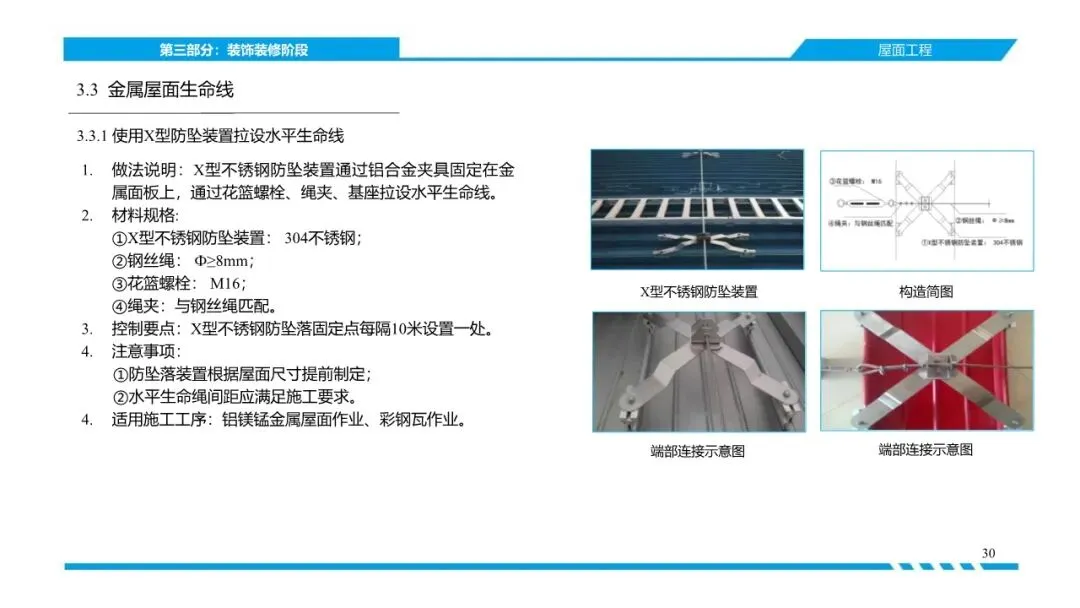

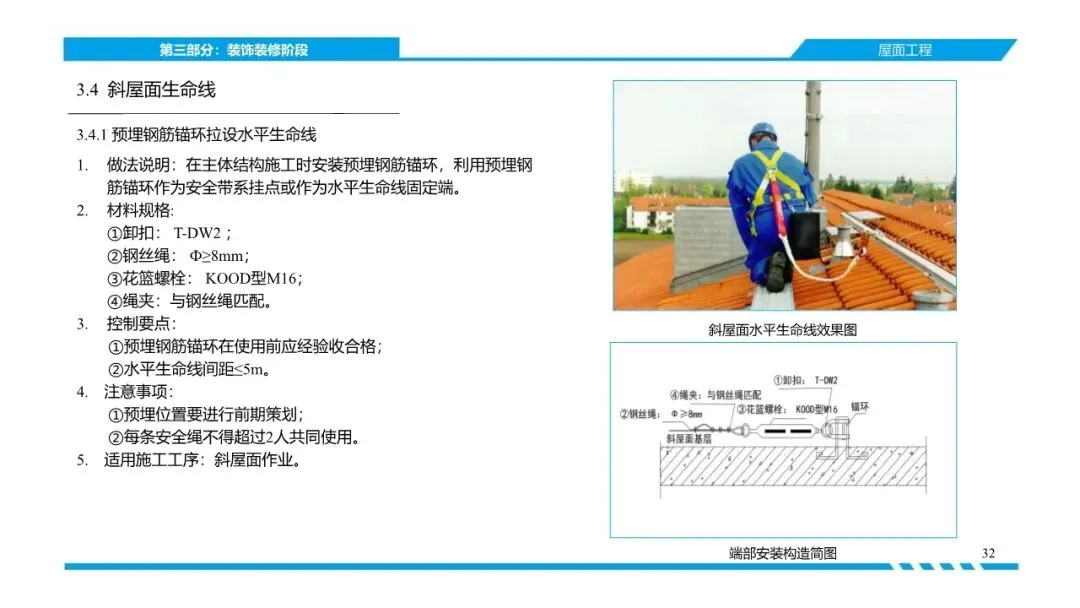

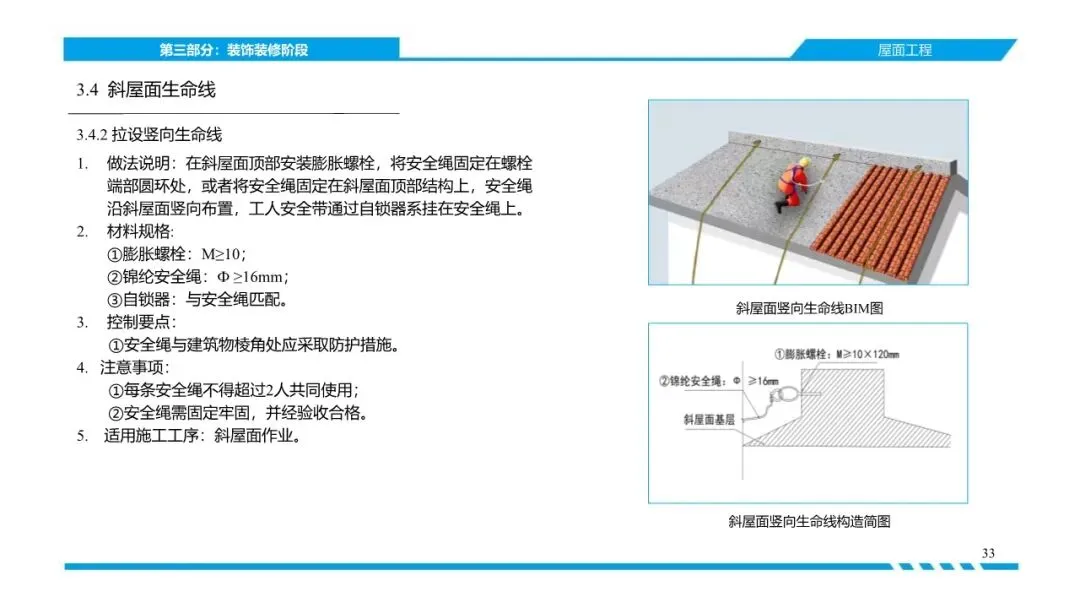

2. 屋面工程：金属屋面 X 型不锈钢防坠装置、斜屋面预埋锚环水平 / 竖向生命线。

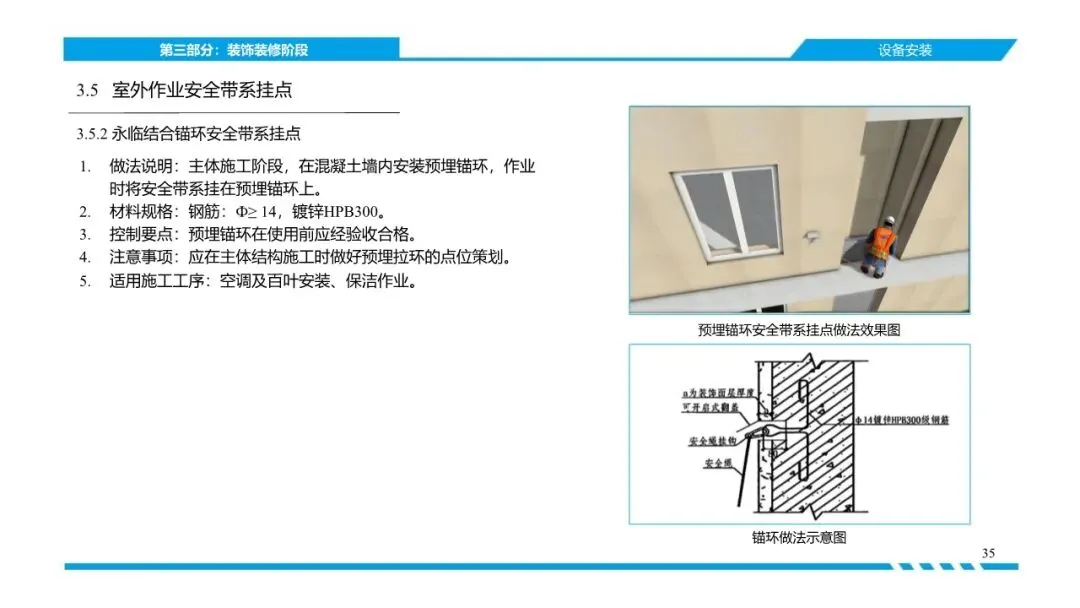

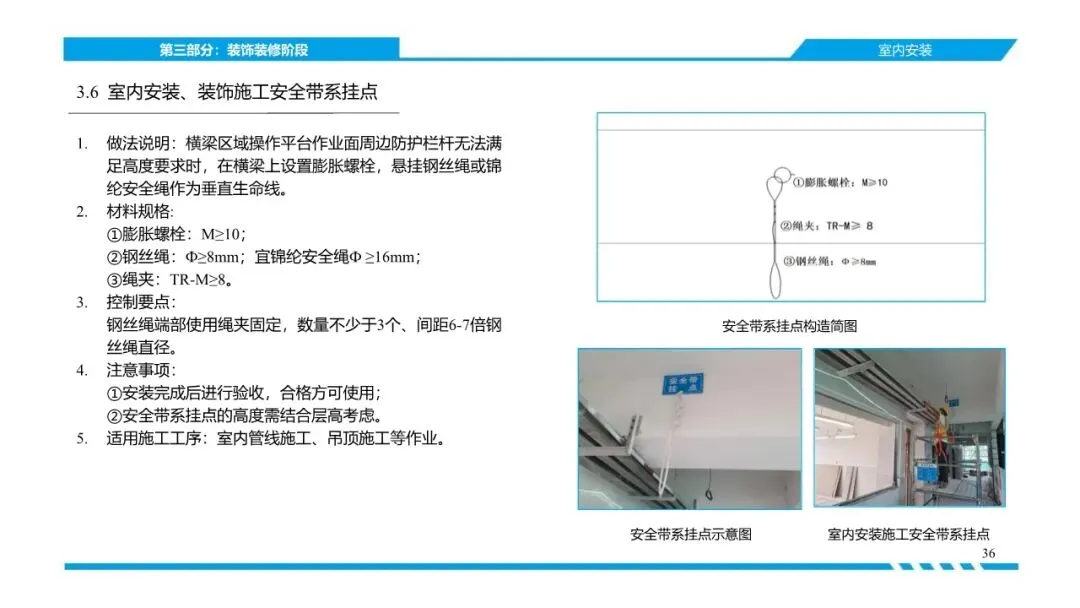

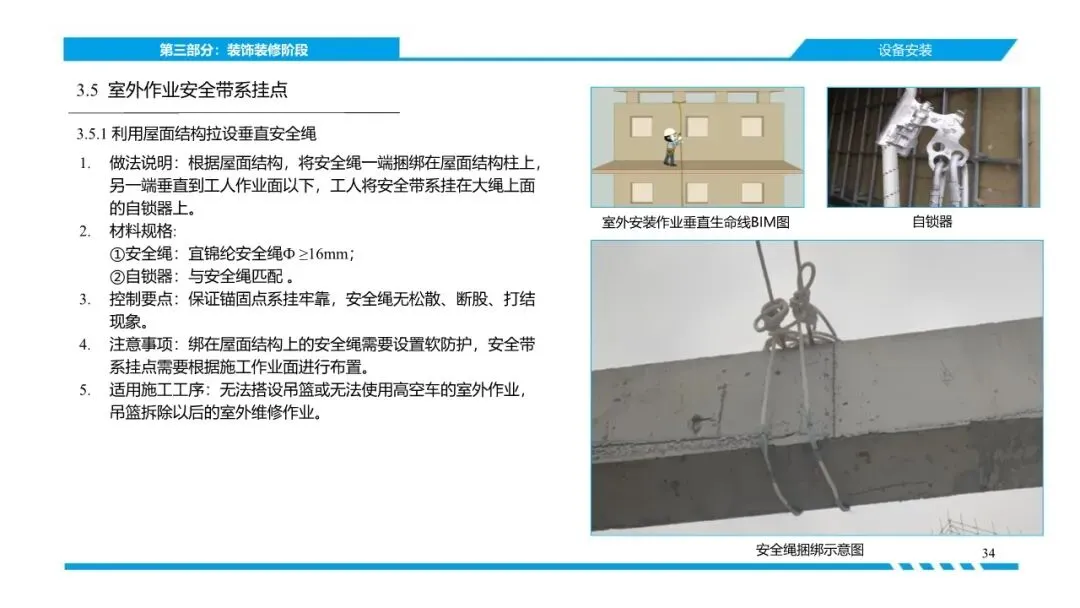

3. 室外、室内安装：屋面结构捆绑垂直绳、Φ14 镀锌预埋永临结合锚环、室内横梁膨胀螺栓系挂点。

（四）第四部分：起重机械设备（塔吊 / 门式 / 桥式起重机）

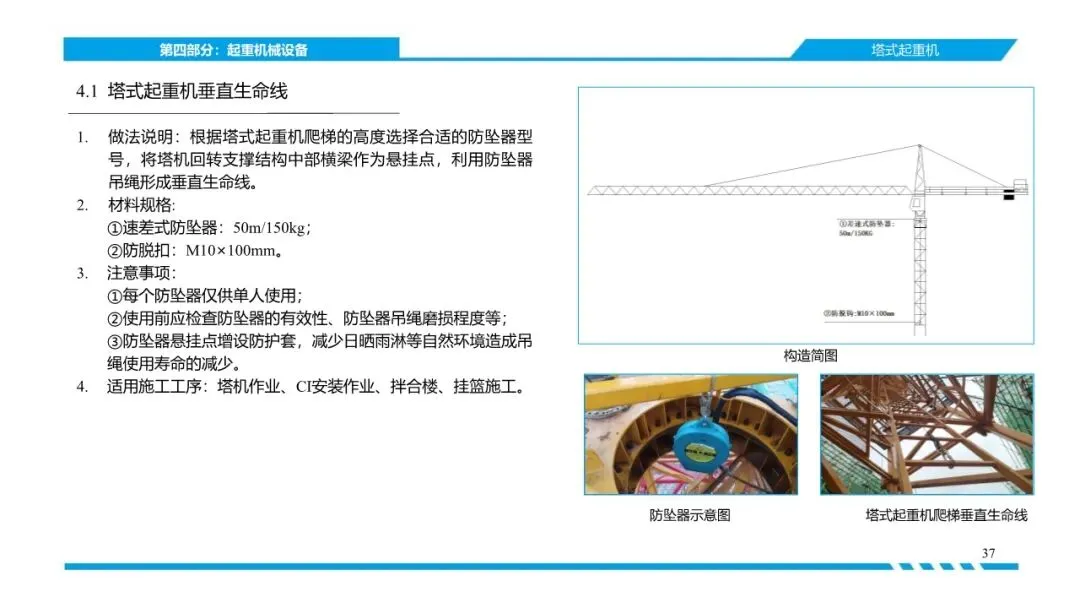

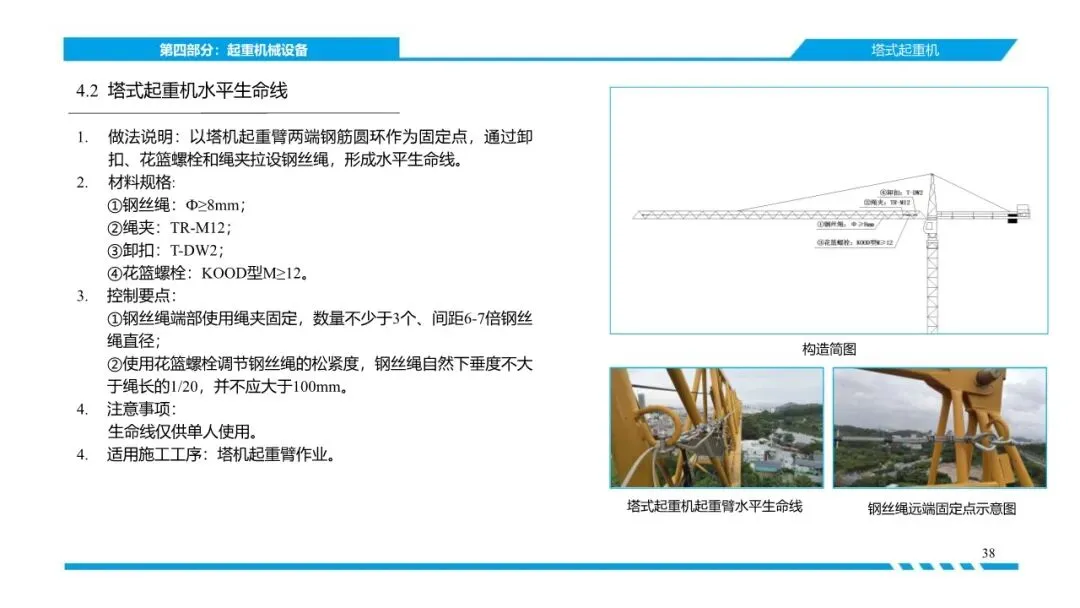

1. 塔式起重机：爬梯 50m 防坠器垂直生命线、起重臂通长水平钢丝绳生命线；

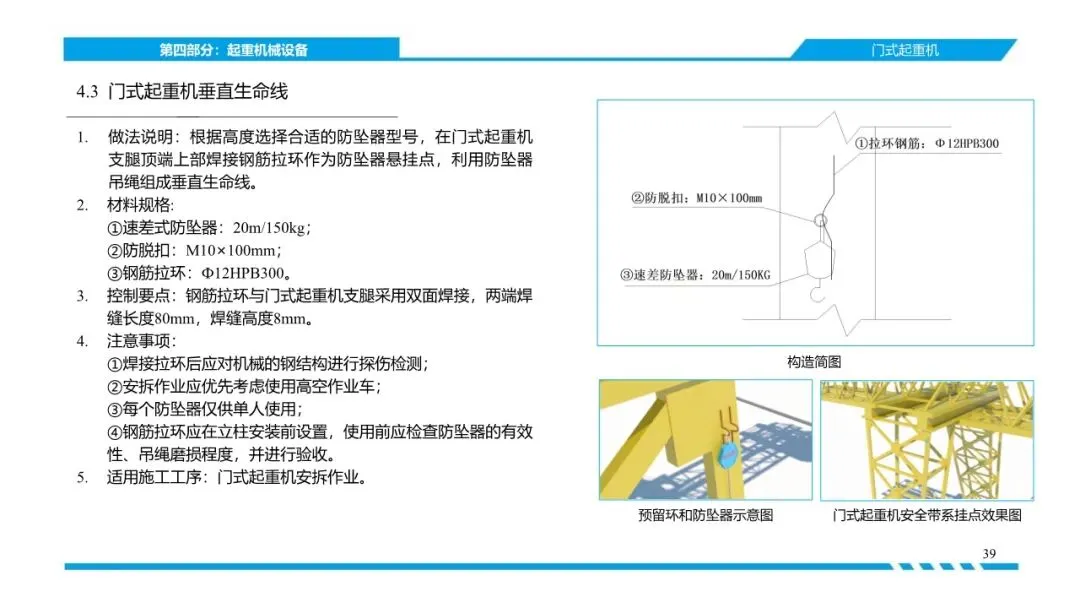

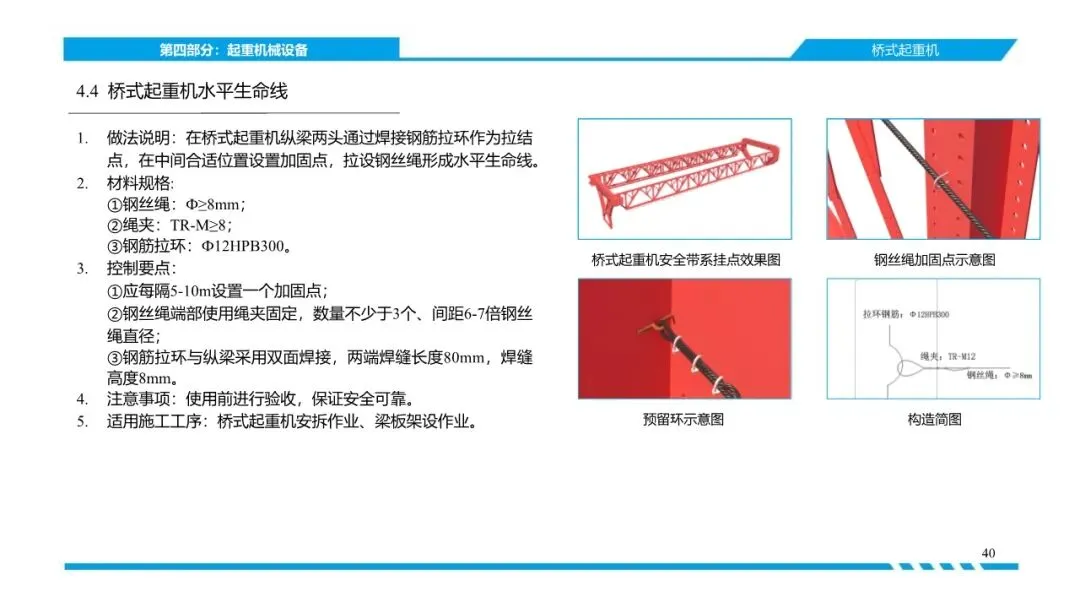

2. 门、桥式起重机：支腿焊接钢筋拉环，配套 20m 速差防坠器、纵梁水平生命线，用于设备安拆高空防护。

（五）全章节通用强制控制要点

1. 通用材料标准：钢丝绳统一Φ≥8mm、锦纶安全绳Φ≥16mm；绳夹不少于 3 个，间距为钢丝绳直径 6-7 倍；

2. 松弛度要求：钢丝绳下垂度≤绳长 1/20 且不大于 100mm；

3. 使用人数限制：垂直生命线仅限单人使用，单道水平生命线最多 2 人同时作业；

4. 锚固焊接要求：预埋件、钢筋拉环均要求双面满焊，焊缝长度 80mm、高度 8mm。

三、预期学习效果。

（一）（安全管理人员能力提升）

1. 精准掌握各施工阶段生命线、系挂点标准化验收参数，现场巡检可快速判定防护设施合规 / 违规；

2. 能够依据图集编制高处作业安全专项方案，提前策划预埋锚环、生命线布置点位，从源头规避防护缺失隐患；

3. 熟练识别钢丝绳、防坠器、膨胀螺栓等辅材规格是否达标，杜绝不合格防护材料进场使用。

（二）（施工技术、班组实操标准化）

1. 施工员、班组长可直接参照图集图纸现场搭设各类生命线，无需重复测算、自主摸索标准；

2. 一线工人清晰掌握高挂低用正确系挂方式，区分水平 / 垂直生命线使用规则，杜绝低挂高用、无可靠挂点冒险作业；

3. 掌握预埋件焊接、绳夹固定、花篮螺栓调紧标准化施工工艺，保障生命线锚固强度。

（三）（项目安全事故压降与合规管理）

1. 统一全项目高处作业防护标准，消除基坑、钢结构、吊篮、塔吊等高危工序防护盲区，大幅降低高处坠落事故发生概率；

2. 应对住建部门安全检查、监理日常验收时，图集可作为官方标准依据，减少安全整改单、处罚风险；

3. 形成项目标准化安全施工库，新进场工人培训可直接使用图集开展可视化教学，降低安全培训理解门槛。
